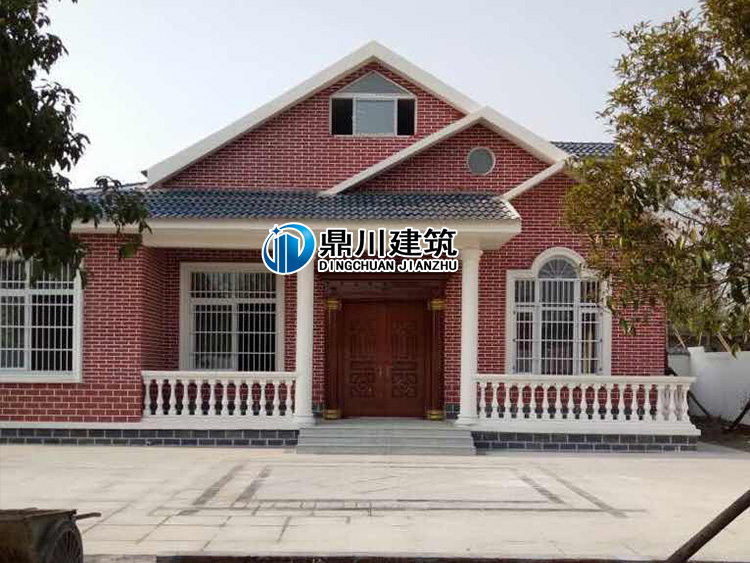

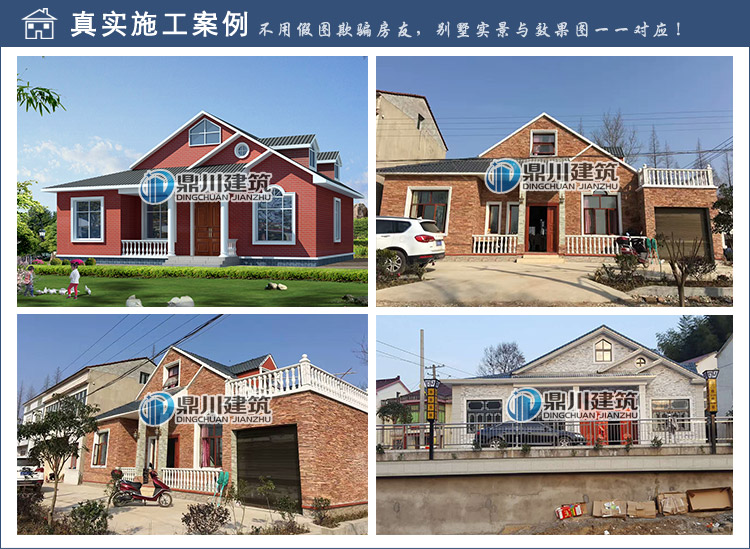

一層帶閣樓別墅設計效果圖+建房效果實拍

一層帶閣樓別墅設計效果圖

圖紙屬性
編號： DC0189 層數：一層帶閣樓結構形式：磚混結構主體造價： 16-20萬
開間： 14.04米進深： 11.34米占地面積： 144.36平方米建筑面積： 210.69平方米

圖紙內容
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗詳圖
結構圖：結構設計說明、基礎平面布置圖、基礎詳圖、地圈梁平面布置圖、一層頂板施工圖、坡屋頂板施工圖、一層頂梁,柱施工圖、坡屋頂梁,柱施工圖、樓梯施工圖、節點大樣圖、坡屋面做法大樣
給排水圖：給排水設計說明、一層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、衛生間給排水大樣圖、給排水系統圖
電氣圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖及電訊系統圖、一層照明平面圖、閣樓照明平面圖、一層插座平面圖、閣樓插座平面圖、一層弱電平面圖、閣樓弱電平面圖、基礎接地平面圖、屋頂防雷平面圖

設計功能

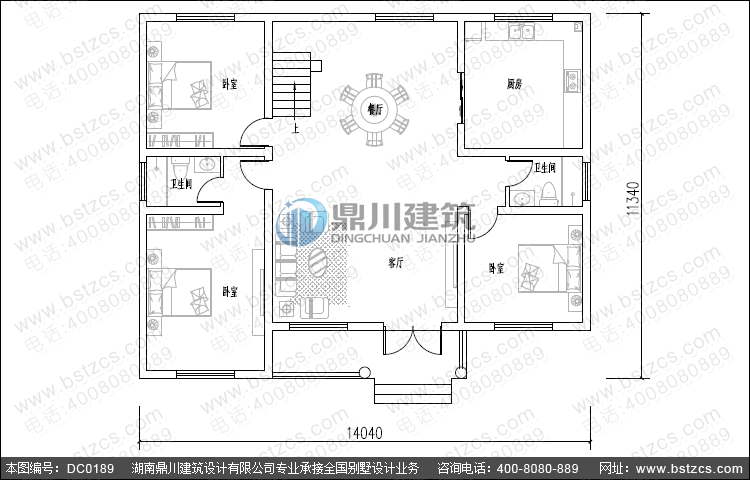

一層：客廳、臥室（附衛生間）、2臥室、廚房、餐廳、衛生間
