復式三層旋轉樓梯別墅施工圖及效果圖_別墅設計圖紙,鼎川建筑

復式三層旋轉樓梯別墅施工圖及效果圖_別墅設計圖紙,鼎川建筑
  • 商品編號: DC0326
  • 規  格: 16.5米×13.8米
  • 支付方式: 貨到付款  |  在線支付  |  匯款轉賬
  • 郵  費:   全國范圍內包郵
  • 服務保障:
  • 商品套餐: 原版圖紙 鏡像版圖紙
  • 一  口  價: ¥2980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙,我們客服人員會電話與您聯系確認圖紙編號、收貨信息等, 感謝您對本站的關注,祝您網上購物愉快!

購圖前重要說明:
購買本套圖紙僅提供打印好的圖紙一份,我們不出售電子文件、光盤。我們設計的圖紙非常詳細,用A3規格打印圖紙,比傳統藍圖更清晰、容易復印、方便收藏,可以直接應用到施工現場。售后服務僅為圖紙答疑,不包任何修改,因為只要其中一張圖紙改變,其它圖紙相應均需修改,工作量較大,所以我們不包修改。如果您個性要求較多需按要求訂做設計,請查看 別墅設計業務流程,并聯系設計客服咨詢設計收費標準。

詳細介紹

注:圖紙為湖南鼎川建筑設計有限公司設計作品,已通過國家版權局進行版權登記,受法律保護。圖紙設計都是依照國家建筑行業標準設計的,對其結構受力安全執行建筑設計行業的強制性法律責任,即施工方在施工過程中圖紙有看不明白或需要技術上支持的,拔打我們公司客服電話400-8080-889,我們將會熱情為其解答。

圖紙屬性
編號: DC0326 層數: 三層 結構形式: 框架結構 主體造價: 50萬以上
開間: 16.5米 進深: 13.8米 占地面積: 229.61平方米 建筑面積: 486.15平方米
圖紙內容
建 筑 圖: 建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、涼亭大樣圖、節點大樣圖、門窗表
結 構 圖: 結構設計總說明、結構常用大樣圖、基礎平面布置圖、基礎柱定位圖、一層柱定位圖、二層柱定位圖、三層柱定位圖、頂層柱定位圖、基礎梁平法施工圖、一層頂梁平法施工圖、二層頂梁平法施工圖、閣樓層梁平法施工圖、坡屋頂梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、閣樓層板結構平面圖、坡屋頂板結構平面圖、樓梯配筋圖
給排水圖: 給排水設計總說明、一層給排水平面圖、二層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖
電 氣 圖: 電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖
設計功能

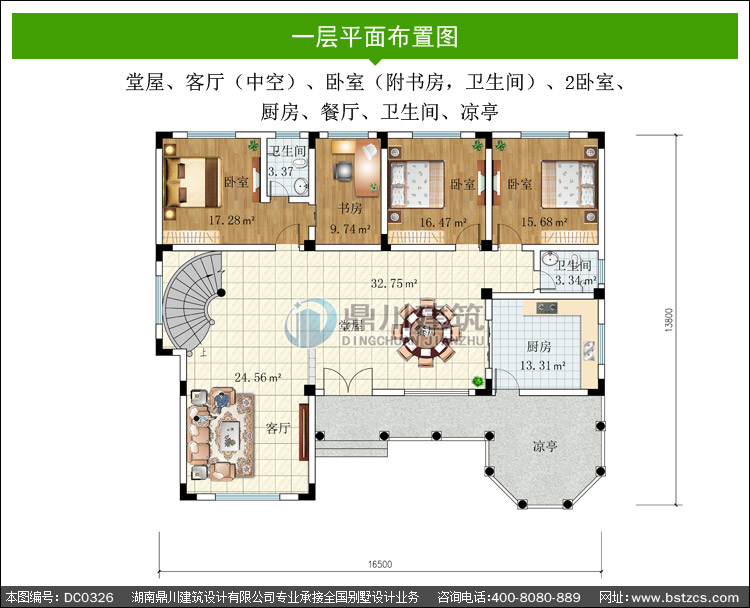

一 層: 堂屋、客廳(中空)、臥室(附書房,衛生間)、2臥室、廚房、餐廳、衛生間、涼亭

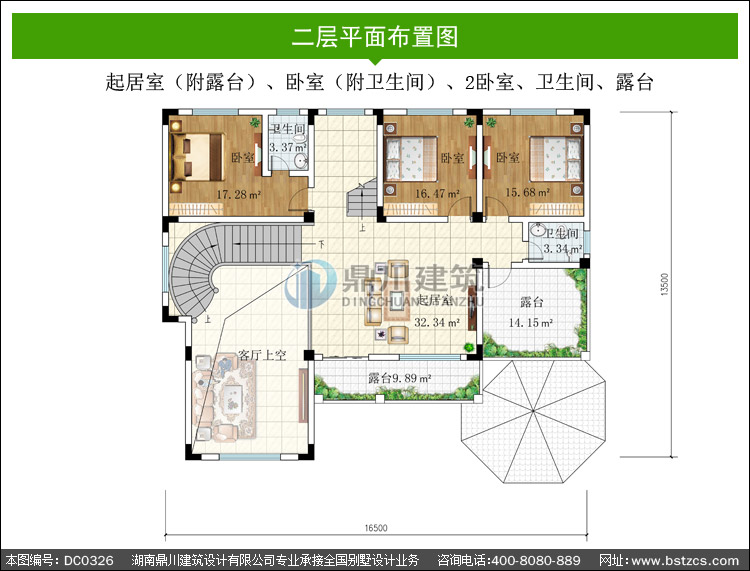

二 層: 起居室(附露臺)、臥室(附衛生間)、2臥室、衛生間、露臺

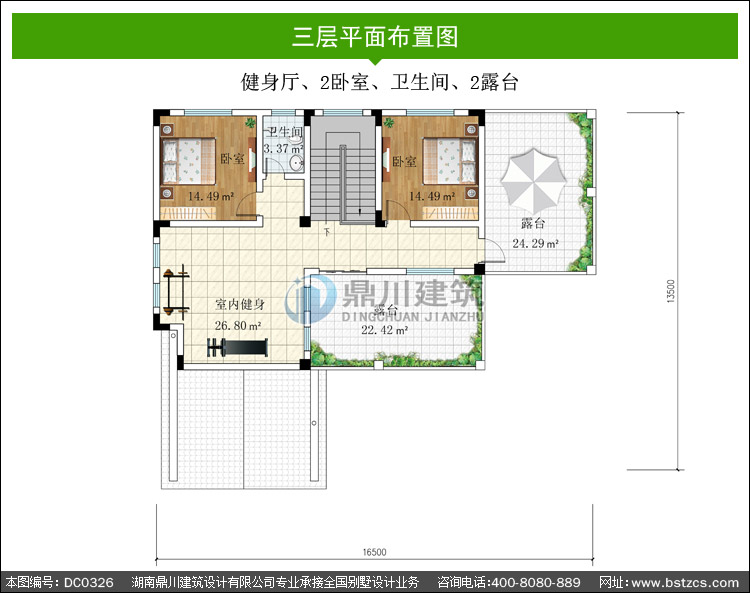

三 層: 健身廳、2臥室、衛生間、2露臺

本套圖紙有施工圖68張,效果圖2張,包打印(效果圖為彩圖,施工圖為A3大圖),快遞包郵,無電子版
效果圖:
